Modell LV-Tilt-Strobe IP65Ausgabe DE · 04 / 2026 · V1Dokument-Nr. LVIPTS-DE-01

IP65 Tilt-Strobe · Pixel-Effektleuchte

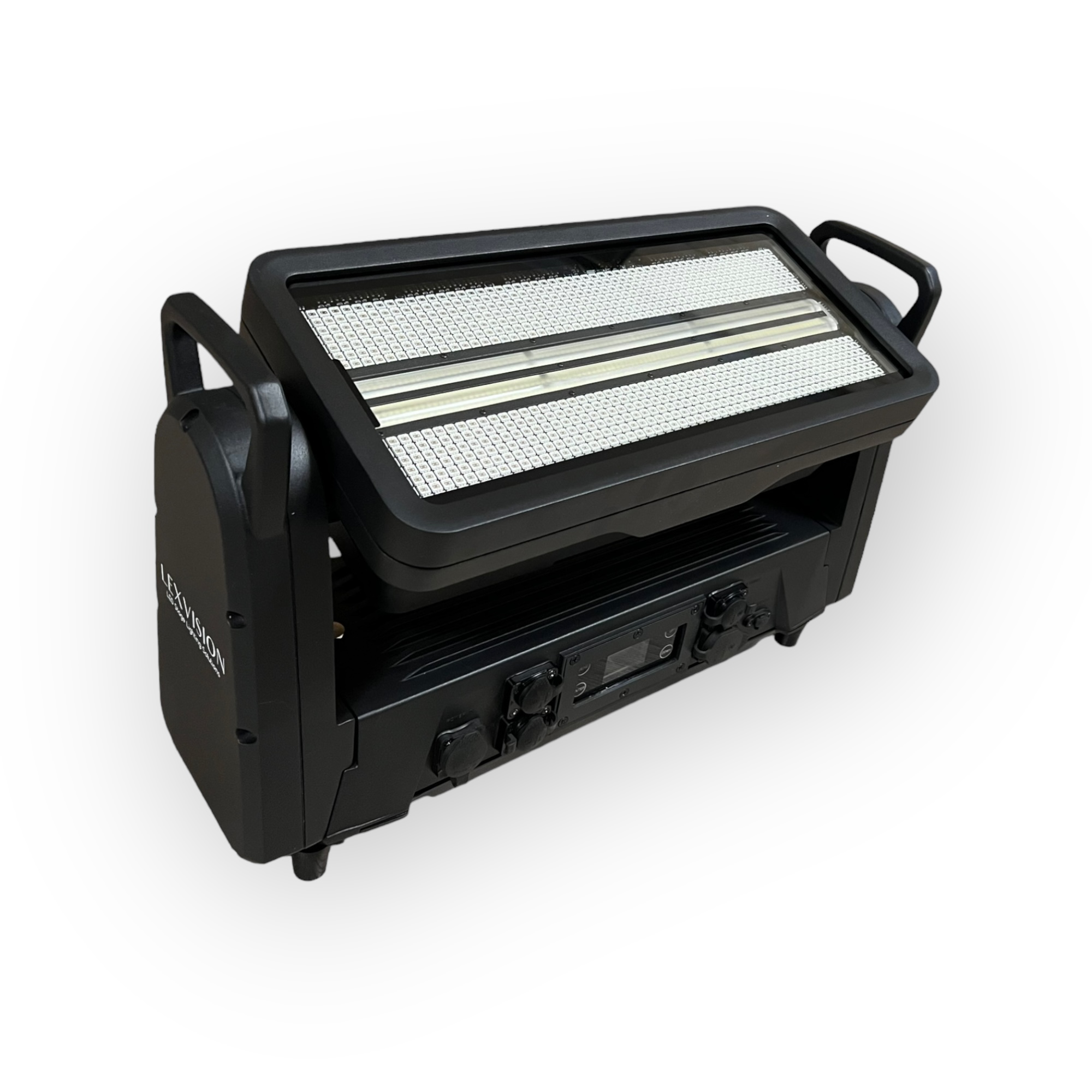

LV-IP-Tilt-Strobe

Wetterfeste Strobe-/Pixel-Effektleuchte mit 392 × 1,5 W CW-LEDs und 784 × 1 W RGB-LEDs, 28-Segment-Weißstrobe, 14-Segment-RGB-Strobe und motorisiertem Tilt

Bedienungsanleitung. Bitte vor der ersten Inbetriebnahme vollständig lesen und für späteres Nachschlagen aufbewahren.

Lichtquelle

392+784CW + RGB LED

Tilt

180°16-Bit

DMX-Kanäle

8–977 Kanalmodi

Schutzart

IP65Outdoor

Vorwort

00Willkommen

Vielen Dank, dass Sie sich für den Lexvision LV-IP-Tilt-Strobe entschieden haben — eine wetterfeste Strobe- und Pixel-Effektleuchte, die zwei LED-Systeme vereint: 392 × 1,5 W kaltweiße LEDs für Blitz- und Beam-Effekte sowie 784 × 1 W RGB-3-in-1-LEDs für Farb- und Pixeleffekte, mit motorisiertem Tilt über 180°.

Dieses Dokument beschreibt Installation, Bedienung, Pflege und Fehlerbehebung des Geräts. Lesen Sie die Anleitung — insbesondere das Kapitel Sicherheitshinweise — vor der ersten Inbetriebnahme vollständig durch und bewahren Sie sie zusammen mit dem Gerät auf.

0.1Bestimmungsgemäße Verwendung

Der LV-IP-Tilt-Strobe ist wetterfest (Schutzart IP65) für den Innen- und Außeneinsatz konstruiert. Zulässiger Arbeitstemperaturbereich: −10 °C bis 45 °C. Das Gerät muss geerdet betrieben werden.

0.2Lieferumfang

1 × Lexvision LV-IP-Tilt-Strobe
1 × Netzkabel (IP65 Seetronic)
1 × Bedienungsanleitung

Inhaltsverzeichnis

—Übersicht

01Sicherheitshinweise04
02Technische Daten05
03Anschluss von Strom, DMX & Art-Net06
04Bedienfeld & Menü07
05Montage & Installation09
06DMX-Kanaltabellen (7 Kanalmodi)10
6.1Farbtabelle Vorder-/Hintergrund10
6.28-CH- und 11-CH-Modus11
6.313-CH-Modus12
6.424-CH-Modus13
6.530-CH-Modus15
6.674-CH-Modus17
6.797-CH-Modus19
07Wartung & Fehlerbehebung22
—CE-Konformitätshinweis23

Kapitel 01

01Sicherheitshinweise

Lesen Sie dieses Kapitel vor der ersten Inbetriebnahme vollständig.

Achtung — gefährliche SpannungElektrischer Anschluss nur durch qualifiziertes Fachpersonal. Jedes Gerät muss ordnungsgemäß geerdet sein. Nie an einen Dimmer-Pack anschließen. Keine wartbaren Teile im Inneren — Gehäuse nicht öffnen und niemals mit abgenommenen Abdeckungen betreiben.

Gerät nach Erhalt sofort auf Transportschäden prüfen; bei Beschädigung nicht in Betrieb nehmen und Händler/Hersteller kontaktieren.
Für Innen- und Außeneinsatz geeignet (IP65). Nicht direkt auf brennbaren Oberflächen installieren.
Strahl nicht auf brennbare Oberflächen richten — Mindestabstand 3 m.
Direkte Bestrahlung durch die Lichtquelle vermeiden — das Licht ist schädlich für die Augen.
Vor der Installation prüfen, dass Netzspannung und -frequenz mit den Anforderungen des Geräts übereinstimmen.
Gerät immer mit sekundärer Sicherung (Fangseil) installieren.
Schutzscheiben und Linsen bei sichtbarer Beschädigung (Risse, tiefe Kratzer) ersetzen.
Oberflächentemperatur: nach 5 Minuten Betrieb 45 °C, im Dauerbetrieb bis 70 °C.
Mindestabstand zur Wand 50 cm; Lüftungsöffnungen frei halten. Gerät sauber halten, nicht in feuchter oder staubiger Umgebung betreiben — Wartung alle drei Monate.
Netzkabel mit beschädigter Isolierung nicht verwenden; Kabel nicht über andere Leitungen legen. Bei Nichtgebrauch oder Reinigung Netzstecker ziehen — nur am Stecker, nie am Kabel.

Kapitel 02

02Technische Daten

Lichtquelle & Optik

Lichtquelle	392 × 1,5 W Weiß (2835 SMD) + 784 × 1 W RGB 3-in-1 (5050 SMD)
Farbtemperatur	2800 K – 8000 K
Lichtstrom	R 5480 lm · G 11.760 lm · B 1560 lm · W 45.000 lm · gesamt 63.880 lm
Farbwiedergabe	Ra ≥ 90 · R9 ≥ 90
Dominante Wellenlänge	R 622 nm · G 525 nm · B 457 nm
Lebensdauer LED	ca. 20.000 h
Beam-Winkel	110° (Datenblatt: 117°)
Pixel-Matrix	Weiß 2 × 14 · RGB 2 × 7
Strobe	0 – 20 Hz · 28-Segment-Weiß + 14-Segment-RGB
Dimmung	Vier Dimmkurven, 0–100 %

Bewegung & Steuerung

Tilt	180°, 16-Bit (Fein-Tilt)
Protokoll	DMX-512 / Art-Net / sACN / RDM
DMX-Kanäle	8 / 11 / 13 / 24 / 30 / 74 / 97 CH
Refreshrate	600 / 1200 / 2000 / 4000 / 6000 Hz / 25 kHz
Anzeige	1,5" TFT-LCD, 4 Tasten (Mode / Up / Down / Enter)
Betriebsarten	DMX · Master/Slave · Auto · interne Programme

Elektrik & Gehäuse

Eingangsspannung	AC 100 – 240 V, 50/60 Hz
Leistungsaufnahme	700 W Volllicht · 1200 W Strobe
Netzteil	28 V / 800 W Schaltnetzteil
Leistungsfaktor	0,95 @ 230 V
Anschlüsse	Seetronic IP65 Power IN/OUT, 3-pol. wasserdichtes DMX IN/OUT, RJ45 Art-Net
Schutzart	IP65
Kühlung	Wasserdichter, temperaturgeregelter Lüfter

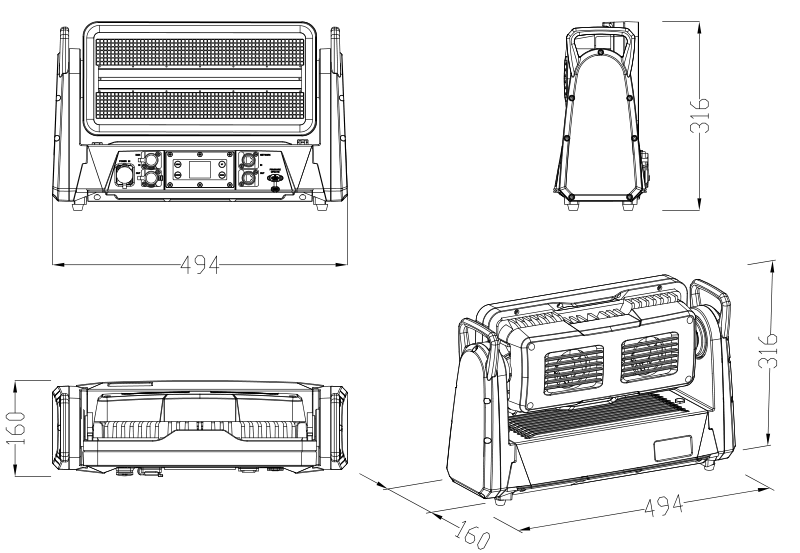

Abmessungen	494 × 316 × 160 mm
Gewicht	12,0 kg netto

Kapitel 03

03Anschluss von Strom, DMX & Art-Net

3.1Stromanschluss

Eingangsspannung	AC 100 – 240 V, 50/60 Hz
Anschluss	Seetronic IP65 Power IN/OUT
Kabelquerschnitt	1,5 mm² erforderlich (leistungsbedingt)

Nicht zu viele Geräte an ein Netzkabel anschließen und dieses nicht überlasten. Netzkabel mit beschädigter Isolierung nicht verwenden.

3.2DMX512-Verbindung

Geräte über XLR-Signalkabel ausschließlich in Reihe verbinden — ein Ende an den Ausgang des Geräts, das andere an den Eingang des nächsten. Parallelbetrieb ist nicht zulässig.

Am letzten Gerät der Kette zwischen Pin 2 und Pin 3 des DMX-Ausgangs einen 120-Ω-Widerstand (¼ W) einsetzen, um Signalfehler, -abschwächung und Störungen zu reduzieren.
Maximal 32 Geräte je Signalstrang.
Jedes Gerät benötigt eine eigene Adresse, um Daten vom Pult zu empfangen.
Fällt die Netzspannung eines Geräts aus, wird die DMX-Verbindung durchgeschleift, um die Kontinuität der Linie zu erhalten.

3.3Adressvergabe je Kanalmodus

Modus	Adressbereich	1.	2.	3.	4.
8 CH	001–008	001	009	017	025
11 CH	001–011	001	012	023	034
13 CH	001–013	001	014	027	040
24 CH	001–024	001	025	049	063
30 CH	001–030	001	031	061	091
74 CH	001–074	001	075	149	223
97 CH	001–097	001	098	195	292

Kapitel 04

04Bedienfeld & Menü

4.1Anschlussfeld & Tasten

Power IN / OUT	IP65 Seetronic, 100–240 V 50/60 Hz
DMX IN / OUT	3-adrig, wasserdicht
Art-Net IN	RJ45-Netzwerkeingang
FW Update	Firmware-Update-Port
Tasten	Mode · Up · Down · Enter

Up/Down blättert durch die Menüoptionen und verschiebt Werte, Enter speichert die Einstellung bzw. öffnet das nächste Untermenü, Mode kehrt Schritt für Schritt zum übergeordneten Menü zurück.

4.2Menüstruktur (1/2)

Menüpunkt	Optionen
1 Protocol	DMX512 · Art-Net · sACN
2 DMX Address	1–512
3 DMX Channel	8CH · 11CH · 13CH · 24CH · 30CH · 74CH · 97CH
4 Static	Fixed Color: R · G · B · GB · RB · RG · RGB — Manual Color Mixer: Red / Green / Blue 0–255
5 Plate FX	Plate FX 1–9 · Speed 1–100 · Plate Intensity 000–255 · Background Color (R/G/B/GB/RB/RG/RGB/Off) · Foreground Color (R/G/B/GB/RB/RG/RGB/Off)
6 Beam Intensity	000–255
7 Beam Flash Duration	000–255
8 Beam Flash Rate	000–255
9 Tilt	000–255
10 Tilt Offset	000–255
11 Tilt Invert	Nein · Ja
12 Pixel Invert	Plate 1 / Plate 2 / Tube 1 / Tube 2 Invert — je Nein · Ja
13 LED Array Swap	Plate Swap · Beam Swap — je Nein · Ja

4.2Menüstruktur (2/2)

Menüpunkt	Optionen
14 Master/Slave	Master · Slave
15 Dimmer Mode	OFF · DIM1 · DIM2 · DIM3
16 White Balance	Off · Manual — Red / Green / Blue 125–255
17 LED Frequency	600 Hz · 1200 Hz · 2000 Hz · 4000 Hz · 6000 Hz · 25.000 Hz
18 Fan Mode	Auto · On
19 Display Invert	Nein · Ja
20 Backlight	10 s · 30 s · 2 min · Dauerhaft ein
21 Key Lock	On · Off
22 Ethernet Setting	Universe 0–255 (Art-Net) / 1–255 (sACN) · IP-Adresse 2.192.0.1
23 Information	Fixture Hours · LED Hours · Disp Ver · Drv-Y Ver · LED-A Ver · LED-C Ver · Net Ver · UID
24 Update Firmware	Nur dieses Gerät · Mehrere Geräte · Anderer Gerätetyp (je .CHL-Datei)
25 Factory Reset	Nein · Ja

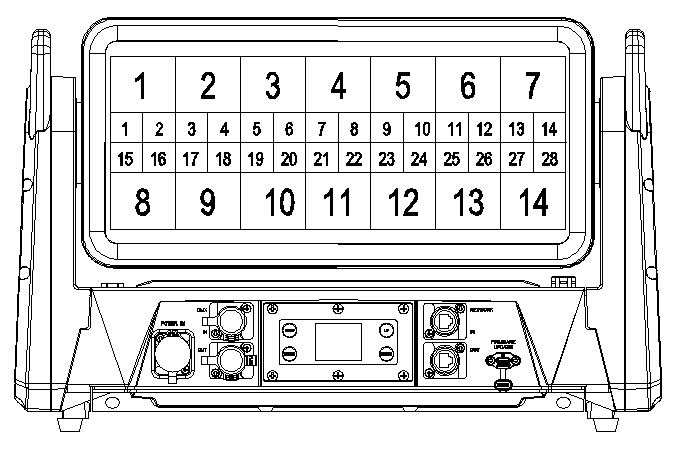

Pixel-StrukturDie Leuchte ist in zwei „Plates" (RGB-Pixel, je 7 Pixel = 14 Plate-Pixel) und zwei „Beams" (Weiß-Segmente, je 14 = 28 Beam-Pixel) gegliedert. Plate- und Beam-Gruppen lassen sich getrennt invertieren und tauschen.

Kapitel 05

05Montage & Installation

Aufhängepunkte	2 × Aufhängepunkt
Sicherung	1 × Sicherungspunkt (Fangseil)
Montagearten	Seitliche Hängemontage · Hängemontage

Installation, Betrieb und Wartung ausschließlich durch qualifiziertes Fachpersonal, streng nach den in dieser Anleitung beschriebenen Verfahren.
Gut belüfteten Montageort wählen, mindestens 50 cm Abstand zur Wand; Lüftungsöffnungen auf Durchgängigkeit prüfen.
Nicht direkt in die Lichtquelle blicken.
Jedes Gerät sicher erden; elektrische Installation nach den relevanten Normen ausführen.
Ist die Rückabdeckung mit Sicherungsbügel oder Anschlussöffnung ausgestattet, das Fangseil aus Sicherheitsgründen durch diese Öffnung führen.

Kapitel 06

06DMX-Kanaltabellen

Die Leuchte bietet sieben Kanalmodi (8 / 11 / 13 / 24 / 30 / 74 / 97 CH). Die nachfolgenden Kapitel 6.2 bis 6.7 listen jeden Modus vollständig auf. Die in mehreren Modi verwendete Farbtabelle für Vorder- und Hintergrundfarbe ist hier einmal zentral aufgeführt.

6.1Farbtabelle — Vordergrund- und Hintergrundfarbe

Identische Werteaufteilung für Plates Vordergrund und Plates Hintergrund (24 CH: Kanal 14/16 · 30 CH: Kanal 14/16 · 97 CH: Kanal 81/83). Alle Angaben in RGBW-Werten laut Herstellertabelle.

DMX-Wert	Farbe / RGBW-Wert
000	Keine Funktion
001–002	Weiß (2700 K)
003–004	Weiß (3200 K)
005–006	Weiß (4200 K)
007–008	Weiß (5600 K)
009–010	Weiß (8000 K)
011	Blau — R000 G000 B255 W000
012–048	Grün+/Blau — R000 G+ B255 W000
049	Cyan — R000 G255 B255 W000
050–086	Grün/Blau− — R000 G255 B− W000
087	Grün — R000 G255 B000 W000
088–124	Rot+/Grün — R+ G255 B000 W000
125	Gelb — R255 G255 B000 W000
126–162	Rot/Grün− — R255 G− B000 W000
163	Rot — R255 G000 B000 W000
164–200	Rot/Blau+ — R255 G000 B+ W000
201	Magenta — R255 G000 B255 W000
202–238	Rot−/Blau — R− G000 B255 W000
239	Blau — R000 G000 B255 W000
240–247	Farb-Index, schnell → langsam
248–255	Farb-Sprung, schnell → langsam

6.28-Kanal-Modus

CH	Funktion	Wertebereich / Beschreibung
1	Tilt	000 – 255 · 0 – 100 %
2	Tilt Fein	000 – 255 · 0 – 100 %
3	Dimmer	000 – 255 · 0 – 100 %
4	Strobe	000–009 Offen
		010–079 Stroboskop, langsam → schnell
		080–149 Puls, langsam → schnell
		150–219 Zufalls-Stroboskop, langsam → schnell
		220–255 Offen
5	Rot	000 – 255 · 0 – 100 %
6	Grün	000 – 255 · 0 – 100 %
7	Blau	000 – 255 · 0 – 100 %
8	Beam	000 – 255 · 0 – 100 %

6.2.111-Kanal-Modus

CH	Funktion	Wertebereich / Beschreibung
1	Tilt	000 – 255 · 0 – 100 %
2	Tilt Fein	000 – 255 · 0 – 100 %
3	Dimmer	000 – 255 · 0 – 100 %
4	Plate-Blitzdauer	000–009 Klassischer Shutter-Modus: Dauersteuerung deaktiviert
		010–250 Langsam → schnell
		251–255 100 % ein, kein Blitz
5	Plate-Blitzrate	000–009 100 %
		010–250 Langsam → schnell
		251–255 100 %
6	Beam-Blitzdauer	000–009 Klassischer Shutter-Modus: Dauersteuerung deaktiviert
		010–250 Langsam → schnell
		251–255 100 % ein, kein Blitz
7	Beam-Blitzrate	000–009 100 %
		010–250 Langsam → schnell
		251–255 100 %
8	Plates Rot	000 – 255 · 0 – 100 %
9	Plates Grün	000 – 255 · 0 – 100 %
10	Plates Blau	000 – 255 · 0 – 100 %
11	Beam	000 – 255 · 0 – 100 %

6.313-Kanal-Modus

CH	Funktion	Wertebereich / Beschreibung
1	Tilt	000 – 255 · 0 – 100 %
2	Tilt Fein	000 – 255 · 0 – 100 %
3	Plate-Dimmer	000 – 255 · 0 – 100 %
4	Beam-Dimmer	000 – 255 · 0 – 100 %
5	Plate-Blitzdauer	000–009 Klassischer Shutter-Modus: Dauersteuerung deaktiviert
		010–250 Langsam → schnell
		251–255 100 % ein, kein Blitz
6	Plate-Blitzrate	000–009 100 %
		010–250 Langsam → schnell
		251–255 100 %
7	Beam-Blitzdauer	000–009 Klassischer Shutter-Modus: Dauersteuerung deaktiviert
		010–250 Langsam → schnell
		251–255 100 % ein, kein Blitz
8	Beam-Blitzrate	000–009 100 %
		010–250 Langsam → schnell
		251–255 100 %
9	Plates Rot	000 – 255 · 0 – 100 %
10	Plates Grün	000 – 255 · 0 – 100 %
11	Plates Blau	000 – 255 · 0 – 100 %
12	Beam-FX	000–005 Keine Funktion
		006–042 Ramp up
		043–085 Ramp down
		086–128 Ramp up-down
		129–171 Zufall
		172–214 Lightning (Blitz)
		215–255 Spikes
13	Control (Steuerung)	000–005 Keine Funktion
		006–010 Aus (Dimmer-Modus)
		011–015 Dimmer 1
		016–020 Dimmer 2
		021–025 Dimmer 3
		026–030 600 Hz
		031–035 1200 Hz
		036–040 2000 Hz
		041–045 4000 Hz
		046–050 6000 Hz
		051–055 25 kHz
		056–060 Lüftermodus Auto
		060–065 Lüftermodus Ein
		066–070 Tilt-Reset
		071–075 Plate 1 Invert aus
		076–080 Plate 1 Invert ein
		081–085 Plate 2 Invert aus
		086–090 Plate 2 Invert ein
		091–095 Beam 1 Invert aus
		096–100 Beam 1 Invert ein
		101–105 Beam 2 Invert aus
		106–110 Beam 2 Invert ein
		111–115 Plate Swap ein
		116–120 Plate Swap aus
		121–125 Beam Swap ein
		126–130 Beam Swap aus
		131–255 Keine Funktion

6.424-Kanal-Modus (1/2 · Kanal 1–14)

CH	Funktion	Wertebereich / Beschreibung
1	Tilt	000 – 255 · 0 – 100 %
2	Tilt Fein	000 – 255 · 0 – 100 %
3	Master-Dimmer	000 – 255 · 0 – 100 %
4	Plate-Dimmer	000 – 255 · 0 – 100 %
5	Beam-Dimmer	000 – 255 · 0 – 100 %
6	Plate-Blitzdauer	000–009 Klassischer Shutter-Modus: Dauersteuerung deaktiviert
		010–250 Langsam → schnell
		251–255 100 % ein, kein Blitz
7	Plate-Blitzrate	000–009 100 %
		010–250 Langsam → schnell
		251–255 100 %
8	Beam-Blitzdauer	000–009 Klassischer Shutter-Modus: Dauersteuerung deaktiviert
		010–250 Langsam → schnell
		251–255 100 % ein, kein Blitz
9	Beam-Blitzrate	000–009 100 %
		010–250 Langsam → schnell
		251–255 100 %
10	Plates Rot	000 – 255 · 0 – 100 %
11	Plates Grün	000 – 255 · 0 – 100 %
12	Plates Blau	000 – 255 · 0 – 100 %
13	Beam-FX	000–005 Keine Funktion
		006–042 Ramp up
		043–085 Ramp down
		086–128 Ramp up-down
		129–171 Zufall
		172–214 Lightning (Blitz)
		215–255 Spikes
14	Plates Vordergrund (Farbtabelle siehe Kapitel 6.1)	000 Keine Funktion
		001–002 Weiß (2700 K)
		003–004 Weiß (3200 K)
		005–006 Weiß (4200 K)
		007–008 Weiß (5600 K)
		009–010 Weiß (8000 K)
		011 Blau — R000 G000 B255 W000
		012–048 Grün+/Blau — R000 G+ B255 W000
		049 Cyan — R000 G255 B255 W000
		050–086 Grün/Blau− — R000 G255 B− W000
		087 Grün — R000 G255 B000 W000
		088–124 Rot+/Grün — R+ G255 B000 W000
		125 Gelb — R255 G255 B000 W000
		126–162 Rot/Grün− — R255 G− B000 W000
		163 Rot — R255 G000 B000 W000
		164–200 Rot/Blau+ — R255 G000 B+ W000
		201 Magenta — R255 G000 B255 W000
		202–238 Rot−/Blau — R− G000 B255 W000
		239 Blau — R000 G000 B255 W000
		240–247 Farb-Index, schnell → langsam
		248–255 Farb-Sprung, schnell → langsam

6.424-Kanal-Modus (2/2 · Kanal 15–24)

CH	Funktion	Wertebereich / Beschreibung
15	Plates Vordergrund-Dimmer	000 – 255 · 0 – 100 %
16	Plates Hintergrund (Farbtabelle siehe Kapitel 6.1)	000 Keine Funktion
		001–002 Weiß (2700 K)
		003–004 Weiß (3200 K)
		005–006 Weiß (4200 K)
		007–008 Weiß (5600 K)
		009–010 Weiß (8000 K)
		011 Blau — R000 G000 B255 W000
		012–048 Grün+/Blau — R000 G+ B255 W000
		049 Cyan — R000 G255 B255 W000
		050–086 Grün/Blau− — R000 G255 B− W000
		087 Grün — R000 G255 B000 W000
		088–124 Rot+/Grün — R+ G255 B000 W000
		125 Gelb — R255 G255 B000 W000
		126–162 Rot/Grün− — R255 G− B000 W000
		163 Rot — R255 G000 B000 W000
		164–200 Rot/Blau+ — R255 G000 B+ W000
		201 Magenta — R255 G000 B255 W000
		202–238 Rot−/Blau — R− G000 B255 W000
		239 Blau — R000 G000 B255 W000
		240–247 Farb-Index, schnell → langsam
		248–255 Farb-Sprung, schnell → langsam
17	Plates Hintergrund-Dimmer	000 – 255 · 0 – 100 %
18	Plates 1 & 2 — FX-Auswahl	000–002 Plate-FX „All select" (alle ein)
18	Plates 1 & 2 — FX-Auswahl	003–255 Plate-Muster
19	Plates 1 & 2 — FX-Geschw. & Richtung	000–005 Keine Funktion
		006–124 Links → rechts, schnell → langsam
		125–130 Keine Funktion
		131–249 Rechts → links, langsam → schnell
		250–255 Keine Funktion
20	Plates 1 & 2 — FX-Crossfade	000–002 Harter Sprung von Zelle zu Zelle
20	Plates 1 & 2 — FX-Crossfade	003–255 Überblenddauer: kurz → lang
21	Beams 1 & 2 — FX-Auswahl	000–002 Beam-FX „All select" (alle ein)
21	Beams 1 & 2 — FX-Auswahl	003–255 Beam-Muster
22	Beams 1 & 2 — FX-Geschw. & Richtung	000–005 Keine Funktion
		006–124 Links → rechts, schnell → langsam
		125–130 Keine Funktion
		131–249 Rechts → links, langsam → schnell
		250–255 Keine Funktion
23	Beams 1 & 2 — FX-Crossfade	000–002 Harter Sprung von Zelle zu Zelle
23	Beams 1 & 2 — FX-Crossfade	003–255 Überblenddauer: kurz → lang
24	Control (Steuerung)	000–005 Keine Funktion
		006–010 Aus (Dimmer-Modus)
		011–015 Dimmer 1
		016–020 Dimmer 2
		021–025 Dimmer 3
		026–030 600 Hz
		031–035 1200 Hz
		036–040 2000 Hz
		041–045 4000 Hz
		046–050 6000 Hz
		051–055 25 kHz
		056–060 Lüftermodus Auto
		060–065 Lüftermodus Ein
		066–070 Tilt-Reset
		071–075 Plate 1 Invert aus
		076–080 Plate 1 Invert ein
		081–085 Plate 2 Invert aus
		086–090 Plate 2 Invert ein
		091–095 Beam 1 Invert aus
		096–100 Beam 1 Invert ein
		101–105 Beam 2 Invert aus
		106–110 Beam 2 Invert ein
		111–115 Plate Swap ein
		116–120 Plate Swap aus
		121–125 Beam Swap ein
		126–130 Beam Swap aus
		131–255 Keine Funktion

6.530-Kanal-Modus (1/2 · Kanal 1–14)

Kanal 1–14 identisch zum 24-CH-Modus.

CH	Funktion	Wertebereich / Beschreibung
1	Tilt	000 – 255 · 0 – 100 %
2	Tilt Fein	000 – 255 · 0 – 100 %
3	Master-Dimmer	000 – 255 · 0 – 100 %
4	Plate-Dimmer	000 – 255 · 0 – 100 %
5	Beam-Dimmer	000 – 255 · 0 – 100 %
6	Plate-Blitzdauer	000–009 Klassischer Shutter-Modus: Dauersteuerung deaktiviert
		010–250 Langsam → schnell
		251–255 100 % ein, kein Blitz
7	Plate-Blitzrate	000–009 100 %
		010–250 Langsam → schnell
		251–255 100 %
8	Beam-Blitzdauer	000–009 Klassischer Shutter-Modus: Dauersteuerung deaktiviert
		010–250 Langsam → schnell
		251–255 100 % ein, kein Blitz
9	Beam-Blitzrate	000–009 100 %
		010–250 Langsam → schnell
		251–255 100 %
10	Plates Rot	000 – 255 · 0 – 100 %
11	Plates Grün	000 – 255 · 0 – 100 %
12	Plates Blau	000 – 255 · 0 – 100 %
13	Beam-FX	000–005 Keine Funktion
		006–042 Ramp up
		043–085 Ramp down
		086–128 Ramp up-down
		129–171 Zufall
		172–214 Lightning (Blitz)
		215–255 Spikes
14	Plates Vordergrund (Farbtabelle siehe Kapitel 6.1)	000 Keine Funktion
		001–002 Weiß (2700 K)
		003–004 Weiß (3200 K)
		005–006 Weiß (4200 K)
		007–008 Weiß (5600 K)
		009–010 Weiß (8000 K)
		011 Blau — R000 G000 B255 W000
		012–048 Grün+/Blau — R000 G+ B255 W000
		049 Cyan — R000 G255 B255 W000
		050–086 Grün/Blau− — R000 G255 B− W000
		087 Grün — R000 G255 B000 W000
		088–124 Rot+/Grün — R+ G255 B000 W000
		125 Gelb — R255 G255 B000 W000
		126–162 Rot/Grün− — R255 G− B000 W000
		163 Rot — R255 G000 B000 W000
		164–200 Rot/Blau+ — R255 G000 B+ W000
		201 Magenta — R255 G000 B255 W000
		202–238 Rot−/Blau — R− G000 B255 W000
		239 Blau — R000 G000 B255 W000
		240–247 Farb-Index, schnell → langsam
		248–255 Farb-Sprung, schnell → langsam

6.530-Kanal-Modus (2/2 · Kanal 15–30)

CH	Funktion	Wertebereich / Beschreibung
15	Plates Vordergrund-Dimmer	000 – 255 · 0 – 100 %
16	Plates Hintergrund (Farbtabelle siehe Kapitel 6.1)	000 Keine Funktion
		001–002 Weiß (2700 K)
		003–004 Weiß (3200 K)
		005–006 Weiß (4200 K)
		007–008 Weiß (5600 K)
		009–010 Weiß (8000 K)
		011 Blau — R000 G000 B255 W000
		012–048 Grün+/Blau — R000 G+ B255 W000
		049 Cyan — R000 G255 B255 W000
		050–086 Grün/Blau− — R000 G255 B− W000
		087 Grün — R000 G255 B000 W000
		088–124 Rot+/Grün — R+ G255 B000 W000
		125 Gelb — R255 G255 B000 W000
		126–162 Rot/Grün− — R255 G− B000 W000
		163 Rot — R255 G000 B000 W000
		164–200 Rot/Blau+ — R255 G000 B+ W000
		201 Magenta — R255 G000 B255 W000
		202–238 Rot−/Blau — R− G000 B255 W000
		239 Blau — R000 G000 B255 W000
		240–247 Farb-Index, schnell → langsam
		248–255 Farb-Sprung, schnell → langsam
17	Plates Hintergrund-Dimmer	000 – 255 · 0 – 100 %
18	Plate 1 (Pixel 1–7) — FX-Auswahl	000–002 Plate-FX „All select" (alle ein)
18	Plate 1 (Pixel 1–7) — FX-Auswahl	003–255 Plate-Muster
19	Plate 1 (Pixel 1–7) — FX-Geschw. & Richtung	000–005 Keine Funktion
		006–124 Links → rechts, schnell → langsam
		125–130 Keine Funktion
		131–249 Rechts → links, langsam → schnell
		250–255 Keine Funktion
20	Plate 1 (Pixel 1–7) — FX-Crossfade	000–002 Harter Sprung von Zelle zu Zelle
20	Plate 1 (Pixel 1–7) — FX-Crossfade	003–255 Überblenddauer: kurz → lang
21	Plate 2 (Pixel 8–14) — FX-Auswahl	000–002 Plate-FX „All select" (alle ein)
21	Plate 2 (Pixel 8–14) — FX-Auswahl	003–255 Plate-Muster
22	Plate 2 (Pixel 8–14) — FX-Geschw. & Richtung	000–005 Keine Funktion
		006–124 Links → rechts, schnell → langsam
		125–130 Keine Funktion
		131–249 Rechts → links, langsam → schnell
		250–255 Keine Funktion
23	Plate 2 (Pixel 8–14) — FX-Crossfade	000–002 Harter Sprung von Zelle zu Zelle
23	Plate 2 (Pixel 8–14) — FX-Crossfade	003–255 Überblenddauer: kurz → lang
24	Beam 1 (Pixel 1–14) — FX-Auswahl	000–002 Beam-FX „All select" (alle ein)
24	Beam 1 (Pixel 1–14) — FX-Auswahl	003–255 Beam-Muster
25	Beam 1 (Pixel 1–14) — FX-Geschw. & Richtung	000–005 Keine Funktion
		006–124 Links → rechts, schnell → langsam
		125–130 Keine Funktion
		131–249 Rechts → links, langsam → schnell
		250–255 Keine Funktion
26	Beam 1 (Pixel 1–14) — FX-Crossfade	000–002 Harter Sprung von Zelle zu Zelle
26	Beam 1 (Pixel 1–14) — FX-Crossfade	003–255 Überblenddauer: kurz → lang
27	Beam 2 (Pixel 15–28) — FX-Auswahl	000–002 Beam-FX „All select" (alle ein)
27	Beam 2 (Pixel 15–28) — FX-Auswahl	003–255 Beam-Muster
28	Beam 2 (Pixel 15–28) — FX-Geschw. & Richtung	000–005 Keine Funktion
		006–124 Links → rechts, schnell → langsam
		125–130 Keine Funktion
		131–249 Rechts → links, langsam → schnell
		250–255 Keine Funktion
29	Beam 2 (Pixel 15–28) — FX-Crossfade	000–002 Harter Sprung von Zelle zu Zelle
29	Beam 2 (Pixel 15–28) — FX-Crossfade	003–255 Überblenddauer: kurz → lang
30	Control (Steuerung)	000–005 Keine Funktion
		006–010 Aus (Dimmer-Modus)
		011–015 Dimmer 1
		016–020 Dimmer 2
		021–025 Dimmer 3
		026–030 600 Hz
		031–035 1200 Hz
		036–040 2000 Hz
		041–045 4000 Hz
		046–050 6000 Hz
		051–055 25 kHz
		056–060 Lüftermodus Auto
		060–065 Lüftermodus Ein
		066–070 Tilt-Reset
		071–075 Plate 1 Invert aus
		076–080 Plate 1 Invert ein
		081–085 Plate 2 Invert aus
		086–090 Plate 2 Invert ein
		091–095 Beam 1 Invert aus
		096–100 Beam 1 Invert ein
		101–105 Beam 2 Invert aus
		106–110 Beam 2 Invert ein
		111–115 Plate Swap ein
		116–120 Plate Swap aus
		121–125 Beam Swap ein
		126–130 Beam Swap aus
		131–255 Keine Funktion

6.674-Kanal-Modus (1/2 · Kanal 1–46)

CH	Funktion	Wertebereich / Beschreibung
1	Tilt	000 – 255 · 0 – 100 %
2	Tilt Fein	000 – 255 · 0 – 100 %
3	Dimmer	000 – 255 · 0 – 100 %
4	Strobe	000–009 Offen
		010–079 Stroboskop, langsam → schnell
		080–149 Puls, langsam → schnell
		150–219 Zufalls-Stroboskop, langsam → schnell
		220–255 Offen
5	Plate-Pixel 1 Rot	000 – 255 · 0 – 100 %
6	Plate-Pixel 1 Grün	000 – 255 · 0 – 100 %
7	Plate-Pixel 1 Blau	000 – 255 · 0 – 100 %
8	Plate-Pixel 2 Rot	000 – 255 · 0 – 100 %
9	Plate-Pixel 2 Grün	000 – 255 · 0 – 100 %
10	Plate-Pixel 2 Blau	000 – 255 · 0 – 100 %
11	Plate-Pixel 3 Rot	000 – 255 · 0 – 100 %
12	Plate-Pixel 3 Grün	000 – 255 · 0 – 100 %
13	Plate-Pixel 3 Blau	000 – 255 · 0 – 100 %
14	Plate-Pixel 4 Rot	000 – 255 · 0 – 100 %
15	Plate-Pixel 4 Grün	000 – 255 · 0 – 100 %
16	Plate-Pixel 4 Blau	000 – 255 · 0 – 100 %
17	Plate-Pixel 5 Rot	000 – 255 · 0 – 100 %
18	Plate-Pixel 5 Grün	000 – 255 · 0 – 100 %
19	Plate-Pixel 5 Blau	000 – 255 · 0 – 100 %
20	Plate-Pixel 6 Rot	000 – 255 · 0 – 100 %
21	Plate-Pixel 6 Grün	000 – 255 · 0 – 100 %
22	Plate-Pixel 6 Blau	000 – 255 · 0 – 100 %
23	Plate-Pixel 7 Rot	000 – 255 · 0 – 100 %
24	Plate-Pixel 7 Grün	000 – 255 · 0 – 100 %
25	Plate-Pixel 7 Blau	000 – 255 · 0 – 100 %
26	Plate-Pixel 8 Rot	000 – 255 · 0 – 100 %
27	Plate-Pixel 8 Grün	000 – 255 · 0 – 100 %
28	Plate-Pixel 8 Blau	000 – 255 · 0 – 100 %
29	Plate-Pixel 9 Rot	000 – 255 · 0 – 100 %
30	Plate-Pixel 9 Grün	000 – 255 · 0 – 100 %
31	Plate-Pixel 9 Blau	000 – 255 · 0 – 100 %
32	Plate-Pixel 10 Rot	000 – 255 · 0 – 100 %
33	Plate-Pixel 10 Grün	000 – 255 · 0 – 100 %
34	Plate-Pixel 10 Blau	000 – 255 · 0 – 100 %
35	Plate-Pixel 11 Rot	000 – 255 · 0 – 100 %
36	Plate-Pixel 11 Grün	000 – 255 · 0 – 100 %
37	Plate-Pixel 11 Blau	000 – 255 · 0 – 100 %
38	Plate-Pixel 12 Rot	000 – 255 · 0 – 100 %
39	Plate-Pixel 12 Grün	000 – 255 · 0 – 100 %
40	Plate-Pixel 12 Blau	000 – 255 · 0 – 100 %
41	Plate-Pixel 13 Rot	000 – 255 · 0 – 100 %
42	Plate-Pixel 13 Grün	000 – 255 · 0 – 100 %
43	Plate-Pixel 13 Blau	000 – 255 · 0 – 100 %
44	Plate-Pixel 14 Rot	000 – 255 · 0 – 100 %
45	Plate-Pixel 14 Grün	000 – 255 · 0 – 100 %
46	Plate-Pixel 14 Blau	000 – 255 · 0 – 100 %

6.674-Kanal-Modus (2/2 · Kanal 47–74)

CH	Funktion	Wertebereich / Beschreibung
47	Beam-Pixel 1	000 – 255 · 0 – 100 %
48	Beam-Pixel 2	000 – 255 · 0 – 100 %
49	Beam-Pixel 3	000 – 255 · 0 – 100 %
50	Beam-Pixel 4	000 – 255 · 0 – 100 %
51	Beam-Pixel 5	000 – 255 · 0 – 100 %
52	Beam-Pixel 6	000 – 255 · 0 – 100 %
53	Beam-Pixel 7	000 – 255 · 0 – 100 %
54	Beam-Pixel 8	000 – 255 · 0 – 100 %
55	Beam-Pixel 9	000 – 255 · 0 – 100 %
56	Beam-Pixel 10	000 – 255 · 0 – 100 %
57	Beam-Pixel 11	000 – 255 · 0 – 100 %
58	Beam-Pixel 12	000 – 255 · 0 – 100 %
59	Beam-Pixel 13	000 – 255 · 0 – 100 %
60	Beam-Pixel 14	000 – 255 · 0 – 100 %
61	Beam-Pixel 15	000 – 255 · 0 – 100 %
62	Beam-Pixel 16	000 – 255 · 0 – 100 %
63	Beam-Pixel 17	000 – 255 · 0 – 100 %
64	Beam-Pixel 18	000 – 255 · 0 – 100 %
65	Beam-Pixel 19	000 – 255 · 0 – 100 %
66	Beam-Pixel 20	000 – 255 · 0 – 100 %
67	Beam-Pixel 21	000 – 255 · 0 – 100 %
68	Beam-Pixel 22	000 – 255 · 0 – 100 %
69	Beam-Pixel 23	000 – 255 · 0 – 100 %
70	Beam-Pixel 24	000 – 255 · 0 – 100 %
71	Beam-Pixel 25	000 – 255 · 0 – 100 %
72	Beam-Pixel 26	000 – 255 · 0 – 100 %
73	Beam-Pixel 27	000 – 255 · 0 – 100 %
74	Beam-Pixel 28	000 – 255 · 0 – 100 %

6.797-Kanal-Modus (1/3 · Kanal 1–51)

CH	Funktion	Wertebereich / Beschreibung
1	Tilt	000 – 255 · 0 – 100 %
2	Tilt Fein	000 – 255 · 0 – 100 %
3	Master-Dimmer	000 – 255 · 0 – 100 %
4	Plate-Dimmer	000 – 255 · 0 – 100 %
5	Beam-Dimmer	000 – 255 · 0 – 100 %
6	Plate-Blitzdauer	000–009 Klassischer Shutter-Modus: Dauersteuerung deaktiviert
		010–250 Langsam → schnell
		251–255 100 % ein, kein Blitz
7	Plate-Blitzrate	000–009 100 %
		010–250 Langsam → schnell
		251–255 100 %
8	Beam-Blitzdauer	000–009 Klassischer Shutter-Modus: Dauersteuerung deaktiviert
		010–250 Langsam → schnell
		251–255 100 % ein, kein Blitz
9	Beam-Blitzrate	000–009 100 %
		010–250 Langsam → schnell
		251–255 100 %
10	Plate-Pixel 1 Rot	000 – 255 · 0 – 100 %
11	Plate-Pixel 1 Grün	000 – 255 · 0 – 100 %
12	Plate-Pixel 1 Blau	000 – 255 · 0 – 100 %
13	Plate-Pixel 2 Rot	000 – 255 · 0 – 100 %
14	Plate-Pixel 2 Grün	000 – 255 · 0 – 100 %
15	Plate-Pixel 2 Blau	000 – 255 · 0 – 100 %
16	Plate-Pixel 3 Rot	000 – 255 · 0 – 100 %
17	Plate-Pixel 3 Grün	000 – 255 · 0 – 100 %
18	Plate-Pixel 3 Blau	000 – 255 · 0 – 100 %
19	Plate-Pixel 4 Rot	000 – 255 · 0 – 100 %
20	Plate-Pixel 4 Grün	000 – 255 · 0 – 100 %
21	Plate-Pixel 4 Blau	000 – 255 · 0 – 100 %
22	Plate-Pixel 5 Rot	000 – 255 · 0 – 100 %
23	Plate-Pixel 5 Grün	000 – 255 · 0 – 100 %
24	Plate-Pixel 5 Blau	000 – 255 · 0 – 100 %
25	Plate-Pixel 6 Rot	000 – 255 · 0 – 100 %
26	Plate-Pixel 6 Grün	000 – 255 · 0 – 100 %
27	Plate-Pixel 6 Blau	000 – 255 · 0 – 100 %
28	Plate-Pixel 7 Rot	000 – 255 · 0 – 100 %
29	Plate-Pixel 7 Grün	000 – 255 · 0 – 100 %
30	Plate-Pixel 7 Blau	000 – 255 · 0 – 100 %
31	Plate-Pixel 8 Rot	000 – 255 · 0 – 100 %
32	Plate-Pixel 8 Grün	000 – 255 · 0 – 100 %
33	Plate-Pixel 8 Blau	000 – 255 · 0 – 100 %
34	Plate-Pixel 9 Rot	000 – 255 · 0 – 100 %
35	Plate-Pixel 9 Grün	000 – 255 · 0 – 100 %
36	Plate-Pixel 9 Blau	000 – 255 · 0 – 100 %
37	Plate-Pixel 10 Rot	000 – 255 · 0 – 100 %
38	Plate-Pixel 10 Grün	000 – 255 · 0 – 100 %
39	Plate-Pixel 10 Blau	000 – 255 · 0 – 100 %
40	Plate-Pixel 11 Rot	000 – 255 · 0 – 100 %
41	Plate-Pixel 11 Grün	000 – 255 · 0 – 100 %
42	Plate-Pixel 11 Blau	000 – 255 · 0 – 100 %
43	Plate-Pixel 12 Rot	000 – 255 · 0 – 100 %
44	Plate-Pixel 12 Grün	000 – 255 · 0 – 100 %
45	Plate-Pixel 12 Blau	000 – 255 · 0 – 100 %
46	Plate-Pixel 13 Rot	000 – 255 · 0 – 100 %
47	Plate-Pixel 13 Grün	000 – 255 · 0 – 100 %
48	Plate-Pixel 13 Blau	000 – 255 · 0 – 100 %
49	Plate-Pixel 14 Rot	000 – 255 · 0 – 100 %
50	Plate-Pixel 14 Grün	000 – 255 · 0 – 100 %
51	Plate-Pixel 14 Blau	000 – 255 · 0 – 100 %

6.797-Kanal-Modus (2/3 · Kanal 52–82)

CH	Funktion	Wertebereich / Beschreibung
52	Beam-Pixel 1	000 – 255 · 0 – 100 %
53	Beam-Pixel 2	000 – 255 · 0 – 100 %
54	Beam-Pixel 3	000 – 255 · 0 – 100 %
55	Beam-Pixel 4	000 – 255 · 0 – 100 %
56	Beam-Pixel 5	000 – 255 · 0 – 100 %
57	Beam-Pixel 6	000 – 255 · 0 – 100 %
58	Beam-Pixel 7	000 – 255 · 0 – 100 %
59	Beam-Pixel 8	000 – 255 · 0 – 100 %
60	Beam-Pixel 9	000 – 255 · 0 – 100 %
61	Beam-Pixel 10	000 – 255 · 0 – 100 %
62	Beam-Pixel 11	000 – 255 · 0 – 100 %
63	Beam-Pixel 12	000 – 255 · 0 – 100 %
64	Beam-Pixel 13	000 – 255 · 0 – 100 %
65	Beam-Pixel 14	000 – 255 · 0 – 100 %
66	Beam-Pixel 15	000 – 255 · 0 – 100 %
67	Beam-Pixel 16	000 – 255 · 0 – 100 %
68	Beam-Pixel 17	000 – 255 · 0 – 100 %
69	Beam-Pixel 18	000 – 255 · 0 – 100 %
70	Beam-Pixel 19	000 – 255 · 0 – 100 %
71	Beam-Pixel 20	000 – 255 · 0 – 100 %
72	Beam-Pixel 21	000 – 255 · 0 – 100 %
73	Beam-Pixel 22	000 – 255 · 0 – 100 %
74	Beam-Pixel 23	000 – 255 · 0 – 100 %
75	Beam-Pixel 24	000 – 255 · 0 – 100 %
76	Beam-Pixel 25	000 – 255 · 0 – 100 %
77	Beam-Pixel 26	000 – 255 · 0 – 100 %
78	Beam-Pixel 27	000 – 255 · 0 – 100 %
79	Beam-Pixel 28	000 – 255 · 0 – 100 %
80	Beam-FX	000–005 Keine Funktion
		006–042 Ramp up
		043–085 Ramp down
		086–128 Ramp up-down
		129–171 Zufall
		172–214 Lightning (Blitz)
		215–255 Spikes
81	Plates Vordergrund (Farbtabelle siehe Kapitel 6.1)	000 Keine Funktion
		001–002 Weiß (2700 K)
		003–004 Weiß (3200 K)
		005–006 Weiß (4200 K)
		007–008 Weiß (5600 K)
		009–010 Weiß (8000 K)
		011 Blau — R000 G000 B255 W000
		012–048 Grün+/Blau — R000 G+ B255 W000
		049 Cyan — R000 G255 B255 W000
		050–086 Grün/Blau− — R000 G255 B− W000
		087 Grün — R000 G255 B000 W000
		088–124 Rot+/Grün — R+ G255 B000 W000
		125 Gelb — R255 G255 B000 W000
		126–162 Rot/Grün− — R255 G− B000 W000
		163 Rot — R255 G000 B000 W000
		164–200 Rot/Blau+ — R255 G000 B+ W000
		201 Magenta — R255 G000 B255 W000
		202–238 Rot−/Blau — R− G000 B255 W000
		239 Blau — R000 G000 B255 W000
		240–247 Farb-Index, schnell → langsam
		248–255 Farb-Sprung, schnell → langsam
82	Plates Vordergrund-Dimmer	000 – 255 · 0 – 100 %

6.797-Kanal-Modus (3/3 · Kanal 83–97)

CH	Funktion	Wertebereich / Beschreibung
83	Plates Hintergrund (Farbtabelle siehe Kapitel 6.1)	000 Keine Funktion
		001–002 Weiß (2700 K)
		003–004 Weiß (3200 K)
		005–006 Weiß (4200 K)
		007–008 Weiß (5600 K)
		009–010 Weiß (8000 K)
		011 Blau — R000 G000 B255 W000
		012–048 Grün+/Blau — R000 G+ B255 W000
		049 Cyan — R000 G255 B255 W000
		050–086 Grün/Blau− — R000 G255 B− W000
		087 Grün — R000 G255 B000 W000
		088–124 Rot+/Grün — R+ G255 B000 W000
		125 Gelb — R255 G255 B000 W000
		126–162 Rot/Grün− — R255 G− B000 W000
		163 Rot — R255 G000 B000 W000
		164–200 Rot/Blau+ — R255 G000 B+ W000
		201 Magenta — R255 G000 B255 W000
		202–238 Rot−/Blau — R− G000 B255 W000
		239 Blau — R000 G000 B255 W000
		240–247 Farb-Index, schnell → langsam
		248–255 Farb-Sprung, schnell → langsam
84	Plates Hintergrund-Dimmer	000 – 255 · 0 – 100 %
85	Plate 1 (Pixel 1–7) — FX-Auswahl	000–002 Plate-FX „All select" (alle ein)
85	Plate 1 (Pixel 1–7) — FX-Auswahl	003–255 Plate-Muster
86	Plate 1 (Pixel 1–7) — FX-Geschw. & Richtung	000–005 Keine Funktion
		006–124 Links → rechts, schnell → langsam
		125–130 Keine Funktion
		131–249 Rechts → links, langsam → schnell
		250–255 Keine Funktion
87	Plate 1 (Pixel 1–7) — FX-Crossfade	000–002 Harter Sprung von Zelle zu Zelle
87	Plate 1 (Pixel 1–7) — FX-Crossfade	003–255 Überblenddauer: kurz → lang
88	Plate 2 (Pixel 8–14) — FX-Auswahl	000–002 Plate-FX „All select" (alle ein)
88	Plate 2 (Pixel 8–14) — FX-Auswahl	003–255 Plate-Muster
89	Plate 2 (Pixel 8–14) — FX-Geschw. & Richtung	000–005 Keine Funktion
		006–124 Links → rechts, schnell → langsam
		125–130 Keine Funktion
		131–249 Rechts → links, langsam → schnell
		250–255 Keine Funktion
90	Plate 2 (Pixel 8–14) — FX-Crossfade	000–002 Harter Sprung von Zelle zu Zelle
90	Plate 2 (Pixel 8–14) — FX-Crossfade	003–255 Überblenddauer: kurz → lang
91	Beam 1 (Pixel 1–14) — FX-Auswahl	000–002 Beam-FX „All select" (alle ein)
91	Beam 1 (Pixel 1–14) — FX-Auswahl	003–255 Beam-Muster
92	Beam 1 (Pixel 1–14) — FX-Geschw. & Richtung	000–005 Keine Funktion
		006–124 Links → rechts, schnell → langsam
		125–130 Keine Funktion
		131–249 Rechts → links, langsam → schnell
		250–255 Keine Funktion
93	Beam 1 (Pixel 1–14) — FX-Crossfade	000–002 Harter Sprung von Zelle zu Zelle
93	Beam 1 (Pixel 1–14) — FX-Crossfade	003–255 Überblenddauer: kurz → lang
94	Beam 2 (Pixel 15–28) — FX-Auswahl	000–002 Beam-FX „All select" (alle ein)
94	Beam 2 (Pixel 15–28) — FX-Auswahl	003–255 Beam-Muster
95	Beam 2 (Pixel 15–28) — FX-Geschw. & Richtung	000–005 Keine Funktion
		006–124 Links → rechts, schnell → langsam
		125–130 Keine Funktion
		131–249 Rechts → links, langsam → schnell
		250–255 Keine Funktion
96	Beam 2 (Pixel 15–28) — FX-Crossfade	000–002 Harter Sprung von Zelle zu Zelle
96	Beam 2 (Pixel 15–28) — FX-Crossfade	003–255 Überblenddauer: kurz → lang
97	Control (Steuerung)	000–005 Keine Funktion
		006–010 Aus (Dimmer-Modus)
		011–015 Dimmer 1
		016–020 Dimmer 2
		021–025 Dimmer 3
		026–030 600 Hz
		031–035 1200 Hz
		036–040 2000 Hz
		041–045 4000 Hz
		046–050 6000 Hz
		051–055 25 kHz
		056–060 Lüftermodus Auto
		060–065 Lüftermodus Ein
		066–070 Tilt-Reset
		071–075 Plate 1 Invert aus
		076–080 Plate 1 Invert ein
		081–085 Plate 2 Invert aus
		086–090 Plate 2 Invert ein
		091–095 Beam 1 Invert aus
		096–100 Beam 1 Invert ein
		101–105 Beam 2 Invert aus
		106–110 Beam 2 Invert ein
		111–115 Plate Swap ein
		116–120 Plate Swap aus
		121–125 Beam Swap ein
		126–130 Beam Swap aus
		131–255 Keine Funktion

Kapitel 07

07Wartung & Fehlerbehebung

Symptom	Mögliche Ursache	Maßnahme
Keine Menüanzeige	Keine Netzspannung · Schaltnetzteil defekt · Display-Platine defekt	Netzleitung prüfen · Spannungsausgang des Netzteils prüfen · Display-Platine ersetzen
Kein DMX-Signal	Signalleitung fehlerhaft · Adernbelegung falsch · Empfangs-IC am Signaleingang defekt · Adresse passt nicht zum Pult · sonstige Parameter falsch gesetzt · Menü ohne Bestätigung verlassen	Signalleitung prüfen/ersetzen · Adernbelegung prüfen · Empfangs-IC und die beiden Serienwiderstände auf Unterbrechung prüfen · Adresse prüfen/neu setzen oder Werkseinstellung laden · mit MODE zum Hauptmenü zurückkehren
Oberflächentemperatur über 75 °C, kein Temperaturschutz	Thermistor auf der LED-Platine defekt · Temperaturregelkreis auf der Display-Platine defekt	Thermistor ersetzen · Temperaturregelkreis auf der Hauptplatine prüfen
Ungleichmäßige Farbmischung / Farbflecken	Lötstellen der LEDs fehlerhaft · Linse oder Halterung falsch montiert	Lötstellen prüfen · Linsenmontage und Ausrichtung der Halterung prüfen
LED aus oder flackert	LED defekt oder Treiberplatine ohne Stromausgang	LED ersetzen · Treiberplatine bzw. Treiber-IC prüfen und ersetzen
Parameter werden nicht gespeichert	Speicher-IC defekt	Speicher-IC ersetzen
Gerät arbeitet gar nicht	Temperaturschutz bei zu hoher Temperatur ausgelöst · Übertemperaturschutz des Netzteils greift nicht	Gerät abkühlen lassen, dann erneut einschalten

Gerät sauber halten und nicht in feuchter oder staubiger Umgebung betreiben; Wartung alle drei Monate. Dichtungen und Steckverbindungen regelmäßig kontrollieren, um die IP65-Schutzart zu erhalten.

Anhang

—CE-Konformitätshinweis

Der Hersteller erklärt in alleiniger Verantwortung, dass der LV-IP-Tilt-Strobe den einschlägigen Harmonisierungsrechtsvorschriften der Europäischen Union entspricht.

Angewandte EU-Richtlinien

2014/35/EU — Niederspannungsrichtlinie (LVD)
2014/30/EU — Richtlinie über die elektromagnetische Verträglichkeit (EMV)
2011/65/EU — RoHS-Richtlinie (Beschränkung gefährlicher Stoffe)

Angewandte harmonisierte Normen

EN IEC 60598-1 / EN IEC 60598-2-3 — Sicherheit elektrischer Betriebsmittel (Außenbeleuchtung)
EN 62471 — Photobiologische Sicherheit von Lampen und Lampensystemen
EN 55015 / EN IEC 61547 / EN IEC 61000-3-2 / EN 61000-3-3 — Elektromagnetische Verträglichkeit (EMV)

Die unterschriebene EU-Konformitätserklärung liegt als separates Dokument vor und kann beim Hersteller angefordert werden.

LV-IP-Tilt-Strobe

00Willkommen

0.1Bestimmungs­gemäße Verwendung

0.2Lieferumfang

—Übersicht

01Sicherheits­hinweise

02Technische Daten

Lichtquelle & Optik

Bewegung & Steuerung

Elektrik & Gehäuse

03Anschluss von Strom, DMX & Art-Net

3.1Stromanschluss

3.2DMX512-Verbindung

3.3Adressvergabe je Kanalmodus

04Bedienfeld & Menü

4.1Anschlussfeld & Tasten

4.2Menüstruktur (1/2)

4.2Menüstruktur (2/2)

05Montage & Installation

06DMX-Kanaltabellen

6.1Farbtabelle — Vordergrund- und Hintergrundfarbe

6.28-Kanal-Modus

6.2.111-Kanal-Modus

6.313-Kanal-Modus

6.424-Kanal-Modus (1/2 · Kanal 1–14)

6.424-Kanal-Modus (2/2 · Kanal 15–24)

6.530-Kanal-Modus (1/2 · Kanal 1–14)

6.530-Kanal-Modus (2/2 · Kanal 15–30)

6.674-Kanal-Modus (1/2 · Kanal 1–46)

6.674-Kanal-Modus (2/2 · Kanal 47–74)

6.797-Kanal-Modus (1/3 · Kanal 1–51)

6.797-Kanal-Modus (2/3 · Kanal 52–82)

6.797-Kanal-Modus (3/3 · Kanal 83–97)

07Wartung & Fehler­behebung

—CE-Konformitäts­hinweis

Angewandte EU-Richtlinien

Angewandte harmonisierte Normen

0.1Bestimmungsgemäße Verwendung

01Sicherheitshinweise

07Wartung & Fehlerbehebung

—CE-Konformitätshinweis
